公司業務

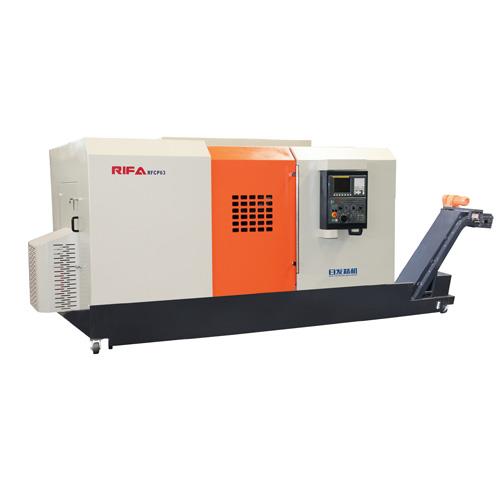

RFCP63臥式數控車床RFCP63Horizontal CNC lathe
RFCP63臥式數控車床RFCP63Horizontal CNC lathe
臥式數控車床系列
RFCP63臥式數控車床RFCP63Horizontal CNC lathe
產品簡介
本系列產品是針對加工閥芯、電纜接插件等而開發的高檔數控車床產品,產品結構緊湊、造型美觀、功能豐 富、 配置完善、性能優良、質量可靠,具備高速度、高精度、高剛性、高效率的顯著優點。
This machine tool is suitable for machining rotary parts with complex shapes. It can be used for turning and milling cylindrical surfaces, curved surfaces, conical surfaces, stepped surfaces, spirals, etc. This product is widely used for parts processing in automobile and bearing industries.
結構特點
規格參數
  • 本系列產品是針對加工閥芯、電纜接插件等而開發的高檔數控車床產品,產品結構緊湊、造型美觀、功能豐 富、 配置完善、性能優良、質量可靠,具備高速度、高精度、高剛性、高效率的顯著優點。

    (1)機床采用整體床身結構,經結構分析和優化設計,整體剛性好。整機采用全封閉防護,徹底杜絕漏油、漏水現象。

    (2)高剛性主軸結構。精選國際著名品牌的高精度主軸軸承,采用國外最新主傳動結構形式,實現了高回轉精度, 高剛性、高主軸轉速 。

    (3)X、Z軸絲杠采用雙支撐、軸向預拉伸結構,不僅提高了剛性,還抵消了熱變形對機床定位精度的影響。此外各軸均采用無間隙傳動結構。

    (4)本系列產品采用質量可靠、功能豐富的三菱50L或FANUC數控系統,最小控制單位達到0.001mm,采用平穩的高 增益控制,具備平穩的加減速特性。

    (5)機床所配置的各功能元件質量可靠,性能優良。其中,主軸軸承、滾動導軌、滾珠絲桿等核心零、部件采用等國際一流品牌的產品

    (6)本系列產品采用了模塊化的設計方法,各規格產品配置齊全,功能完善,而且具有多種多樣的模塊組合方式滿足用戶的不同需求。

    1. This machine tool is suitable for machining rotary parts with complex shapes. It can be used for turning and milling cylindrical surfaces, curved surfaces, conical surfaces, stepped surfaces, spirals, etc. This product is widely used for parts processing in automobile and bearing industries.

    2. The spindle adopts electric spindle, with high speed, large torque and high stability.

    3. The machine tool adopts self-made servo cutter table, which improves the machining efficiency.

    4. The machine tool can be combined with truss manipulator, loading and unloading machine, workpiece turnover device, detection device, etc. to form a flexible production line, so as to realize the automatic processing of parts and save labor costs.




  • 規格 RFCP63
    床面旋徑Swing over bed
    mm
    Ф780
    最大切削直徑Max.machining dia.
    mm
    Ф620/Ф640
    床鞍上最大旋徑Swing over carriage
    mm
    Ф620
    橫向最大行程(X軸)Max. X-Axis travel
    mm
    325+45
    縱向最大行程(Z軸)Max. Z-Axis travel
    mm
    1000
    最大加工長度Turning length
    mm
    800
    最大頂尖距離Max. center distance
    mm
    /
    快速進給Rapid feed rate
    m/min
    12/15
    主軸最高轉速Max. spindle speed
    r/min
    2500
    主軸軸徑Spindle bearing dia.
    mm
    Ф140
    主軸錐孔Spindle taper
    公制100 Metric
    主軸頭部尺寸Spindle nose
    A8
    主軸孔徑Spindle through-hole
    mm
    Ф85
    液壓卡盤Hydraulic chuck
    15"
    刀具數目/動力刀具Tool number/Driven tool number
    12
    標準外徑刀尺寸Standard O.D. tool size
    mm
    32×25
    內徑刀尺寸(最大徑)ID tool size (Max.)
    mm
    Ф50
    液壓尾架套筒直徑Hydraulic tail stock sleave dia.
    mm
    /
    尾架套筒行程Tailstock stroke (Max.)
    mm
    /
    主軸電機功率Spindle motor
    Kw
    22/30(廣域電機)
    伺服馬達(X軸/Z軸)Servo motor (X/Z-Axis)
    Kw
    3.0/4.0
    切削液容量Coolant capacity
    L
    200
    機械外形尺寸Machine dimension
    mm
    5400×2100×2100
    機械重量Gross weight
    Kg
    8000
    定位精度/重復定位精度
    X軸 Z軸
    Positioning accuracy/repeatability
    mm
    0.012/0.006
    0.02/0.001
